Трубы ТВЭЛ-ПЭКС-2К

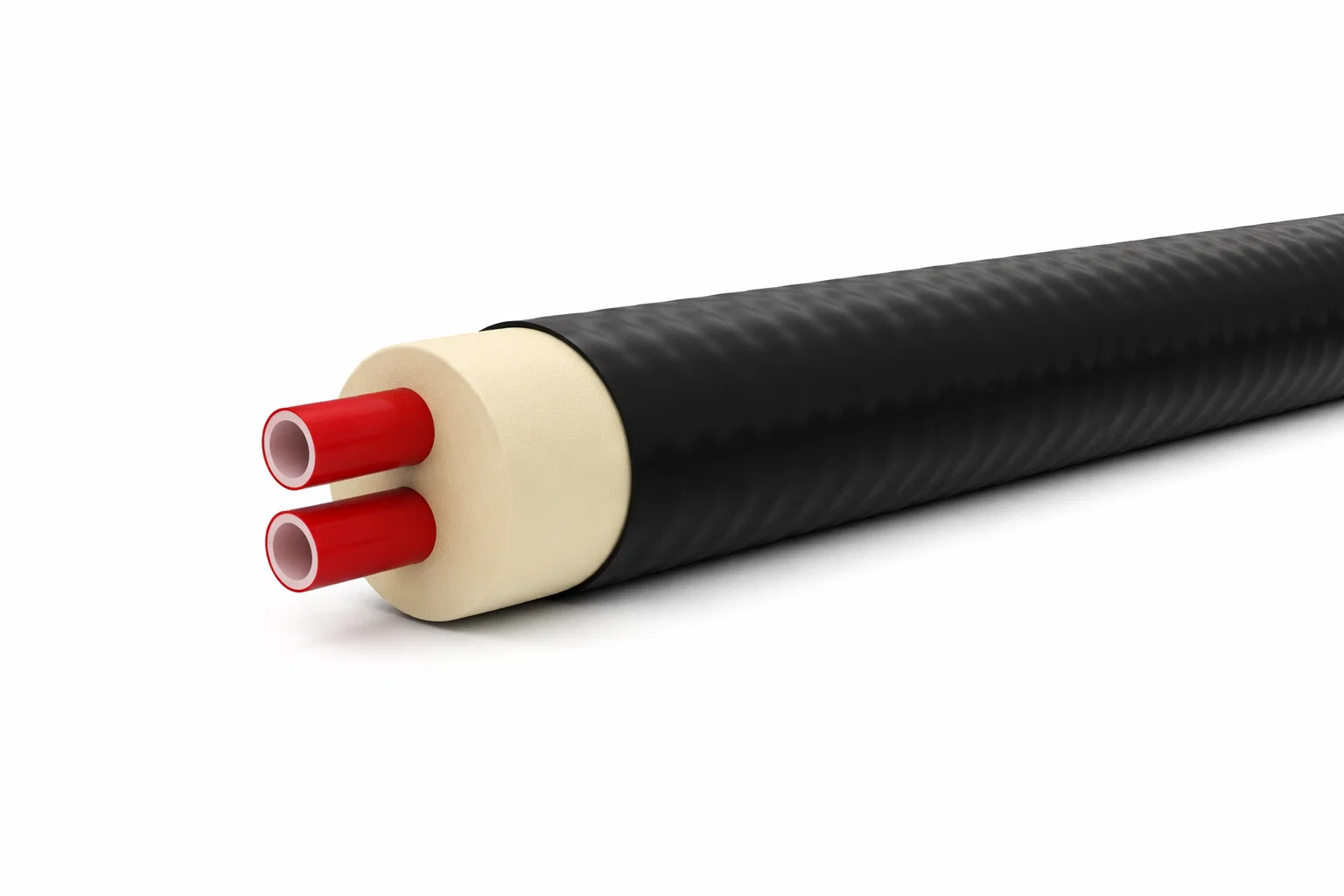

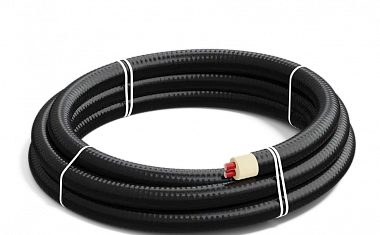

ТВЭЛ-ПЭКС-2К — это двухтрубная система с усилением. Внутри общей пенополиуретановой изоляции и наружной оболочки проходят две напорные линии из сшитого полиэтилена, каждая из которых дополнительно укреплена оплёткой из арамидного волокна (кевлара).

Чем отличается от ТВЭЛ-ПЭКС-2

У обычного ТВЭЛ-ПЭКС-2 рабочие трубы не имеют армирования. У версии «К» кевларовая нить вплетена в стенку. За счёт этого можно сделать более высокий диапазон диаметров. Выпускаются с номинальным давлением 10 бар.

Области применения

• Прокладка распределительных и внутридворовых тепловых сетей: Магистрали, идущие от центральных тепловых пунктов к отдельным зданиям или группам домов, а также разводящие сети внутри кварталов и микрорайонов.
• Подключение отдельно стоящих объектов к теплотрассам: Например, для подвода тепла и горячей воды к одному зданию или небольшому комплексу от основной магистрали.
• Строительство систем с высоким давлением: Там, где рабочее давление в системе отопления или ГВС достигает 10 бар, и использование стандартных труб PEX без армирования невозможно.
• Участки с высокими температурными и нагрузочными требованиями: На отрезках трассы, подверженных значительным перепадам температуры и давления, армирование кевларом обеспечивает необходимую стабильность и долговечность.

Монтаж и соединение труб

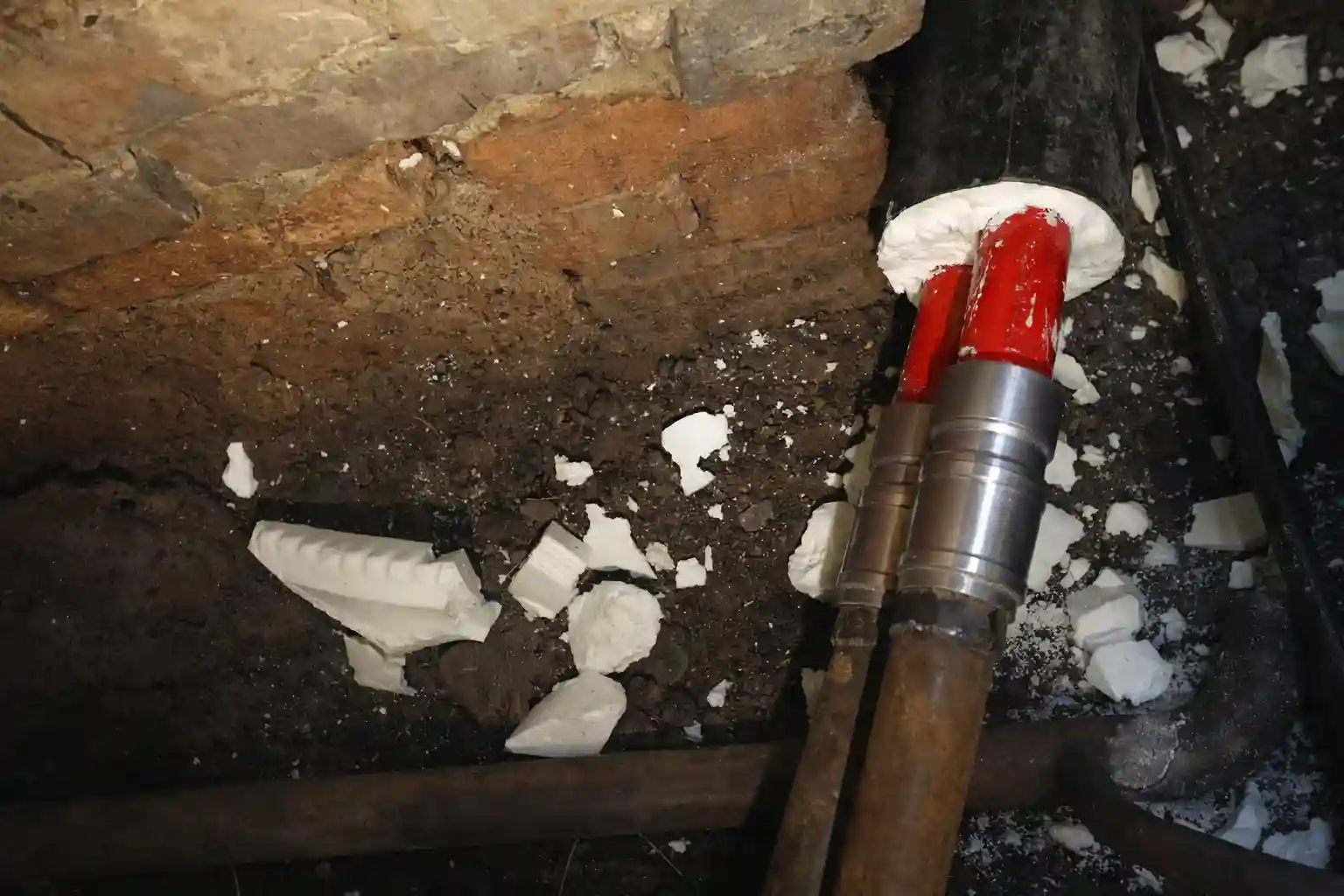

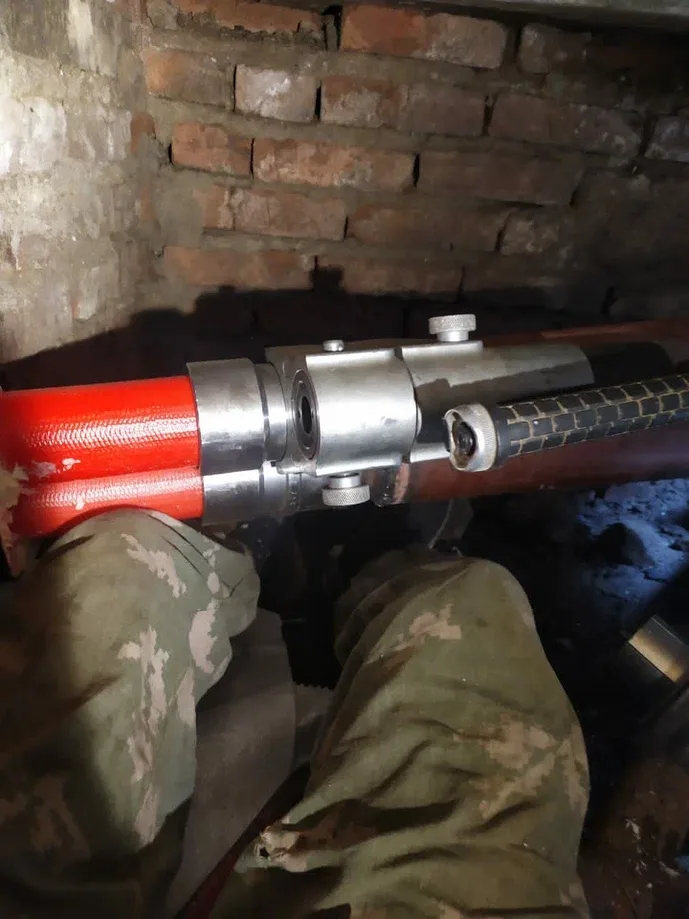

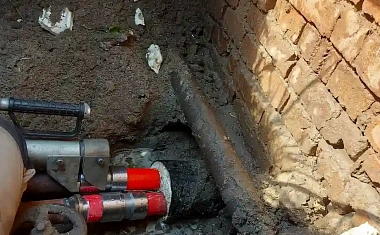

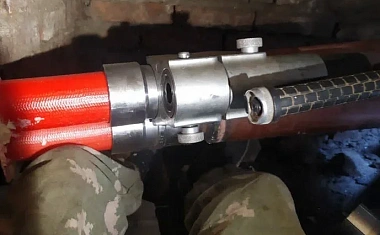

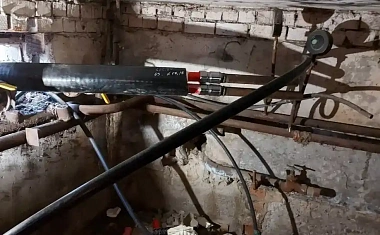

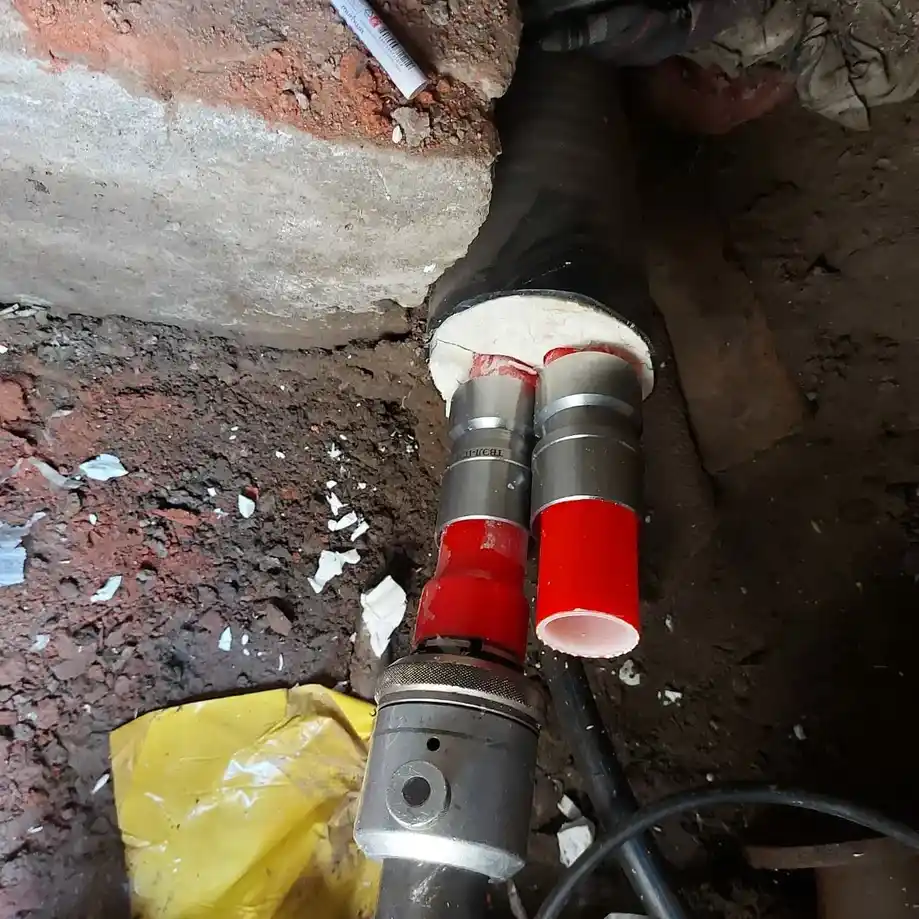

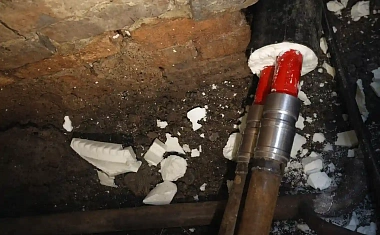

С концов труб срезают изоляцию и оболочку, открывая чистый PEX. На каждую трубу надевают монтажную гильзу. Гидравлическим инструментом расширяют торец трубы, внутрь вставляют фитинг, затем гильзу сдвигают на соединение и обжимают тем же инструментом — гильза фиксирует стык. Операцию повторяют для второй трубы.

Поверх места соединения надевают термоусаживаемую муфту. Её прогревают — муфта сжимается и герметично облегает оболочку. Через заливное отверстие внутрь вводят двухкомпонентный ППУ-состав. Он расширяется, заполняет пустоты и через несколько минут застывает, превращаясь в монолитную изоляцию. Отверстие закрывают заглушкой.

Преимущества ТВЭЛ-ПЭКС-2К

• Две армированные трубы в одной оболочке — подача и обратка монтируются одновременно, не нужно копать две отдельные траншеи.
• Кевларовая оплётка — делает стенку тоньше, но прочнее. Труба меньше вытягивается при нагреве и не теряет форму под давлением.
• Стабильный внутренний диаметр — даже на длинных участках и при резких сменах температуры просвет не меняется.
• Гладкие стенки из PEX — не ржавеют, не зарастают солями, вода течёт без сопротивления.
• Меньше возни с компенсаторами — армирование снижает тепловое расширение, поэтому не нужно ставить специальные узлы на каждом повороте.

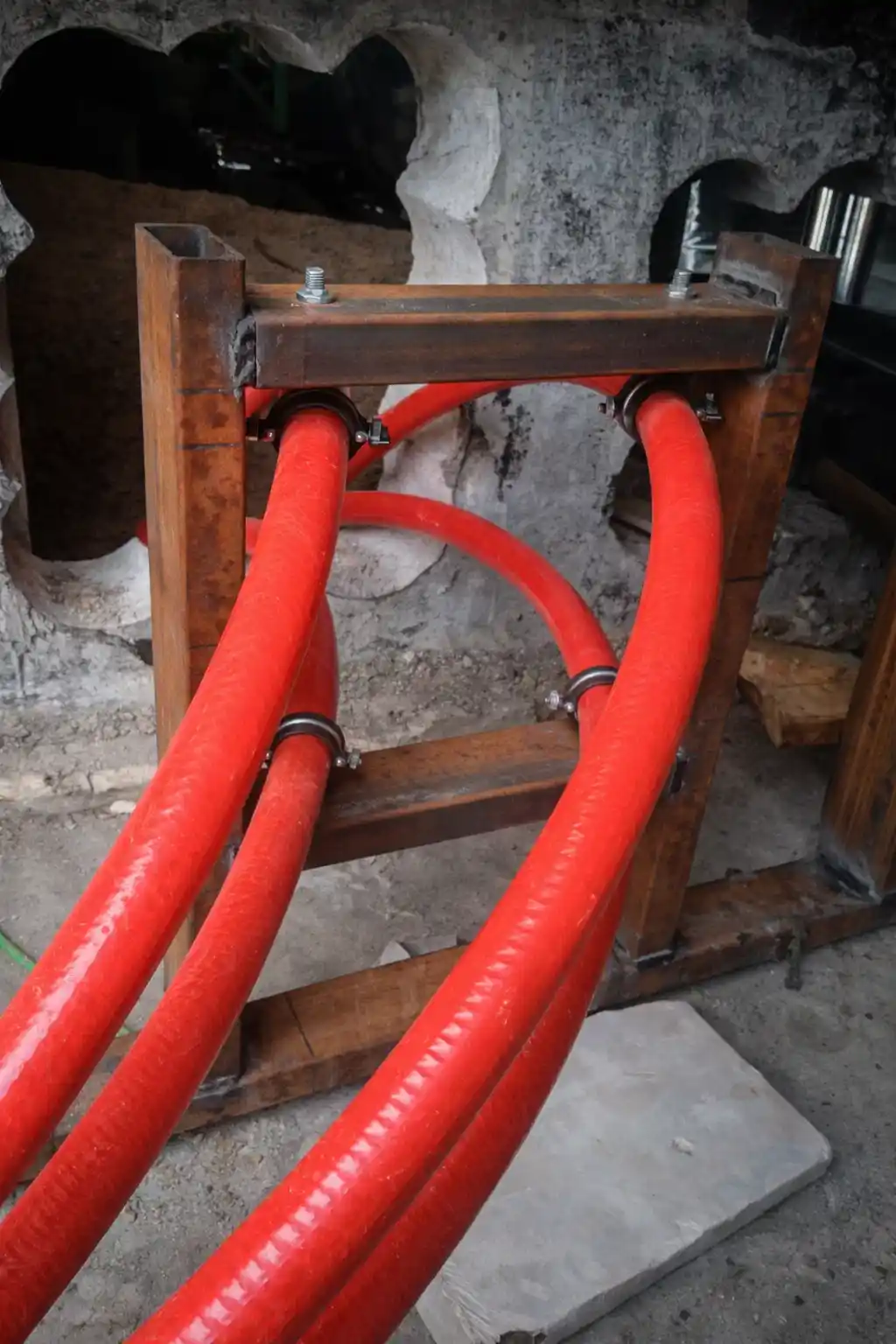

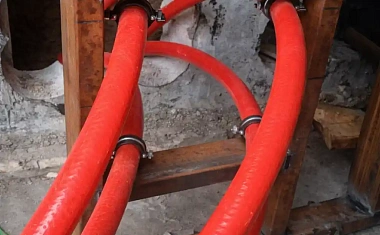

• Легко гнётся — радиус изгиба от 1,1 метра, труба сама обходит препятствия без лишних фитингов.

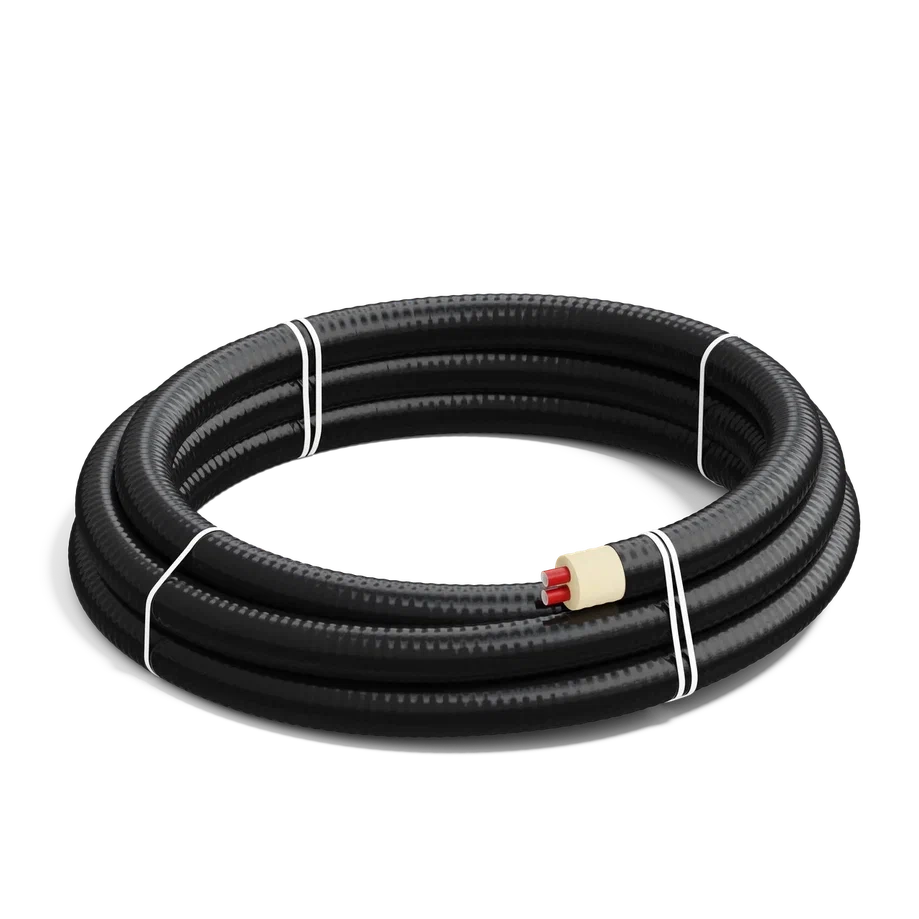

• Мало стыков — бухты длиной до 230 метров, а значит меньше соединений, выше надёжность.
• Монтаж без сварки — обжимные фитинги и ручной инструмент, справляются два человека.
• Не боится мороза — выдерживает до 100 циклов заморозки и оттаивания, не лопается.
