Трубы в ППУ для отопления и ГВС

ТВЭЛ-ПЭКС — гибкие предизолированные трубы для наружных систем отопления, горячего и холодного водоснабжения (ГВС и ХВС). Сохраняют тепло, выдерживают перепады температуры и воздействие грунтовых вод, а также выдерживают механические нагрузки, делая систему эффективной альтернативой стальным трубам в ППУ-изоляции.

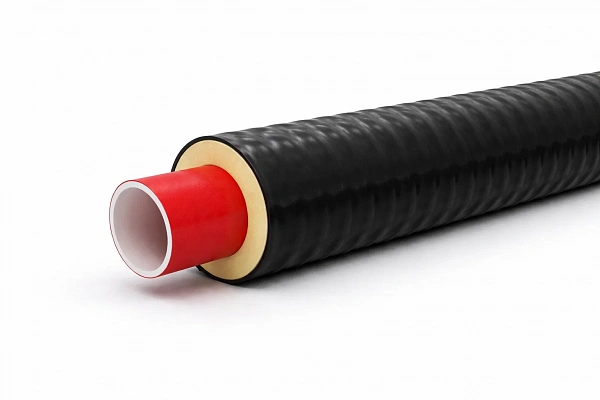

Конструкция труб ТВЭЛ-ПЭКС

• Внутренняя труба из PEX — устойчива к химическим веществам и перепадам температуры, обеспечивает надежную транспортировку теплоносителя и воды.
• Теплоизоляция из ППУ — снижает теплопотери и поддерживает стабильную температуру на всей длине трубы.
• Наружная полиэтиленовая оболочка — защищает трубопровод от механических повреждений и агрессивного воздействия грунта.

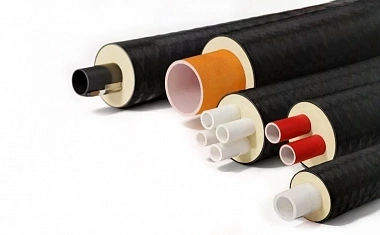

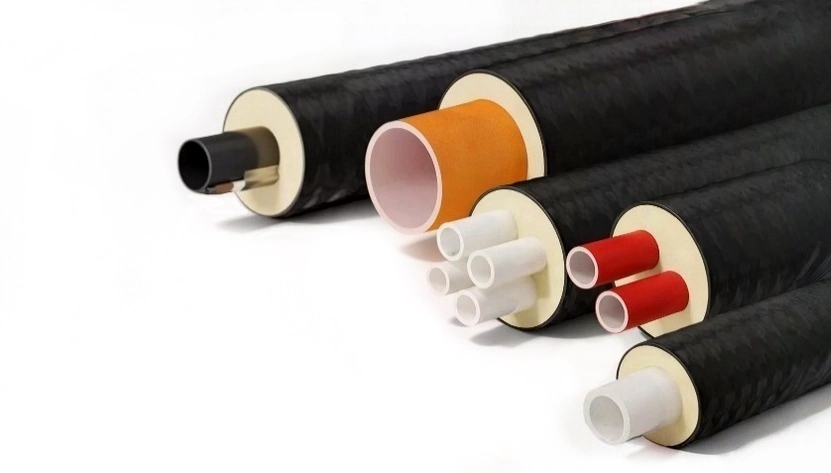

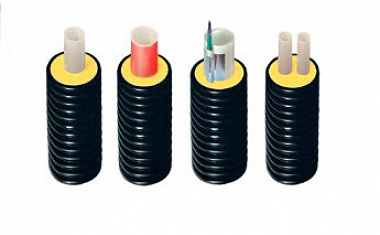

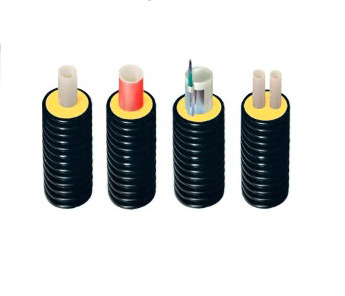

Варианты труб

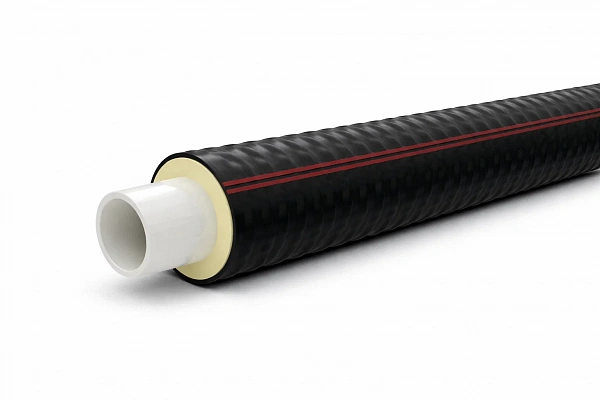

• ТВЭЛ-ПЭКС-1 — однотрубное исполнение.
• ТВЭЛ-ПЭКС-2 — двухтрубное исполнение.

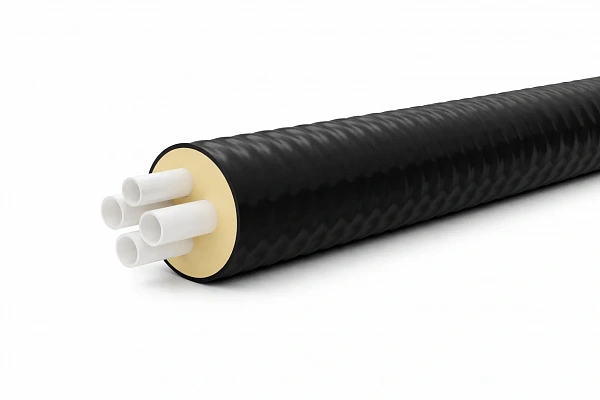

• ТВЭЛ-ПЭКС-4 — четырехтрубное исполнение.
• ТВЭЛ-ПЭКС-К — однотрубная усиленная и армированная версия.
• ТВЭЛ-ПЭКС-2К — двухтрубная усиленная армированная версия.
• ТВЭЛ-ПЭКС-115-К — усиленная армированная труба для высокотемпературных систем (до 115 °C и 16 бар).
• ТВЭЛ-ПЭКС-ХВС — однотрубная версия для холодного водоснабжения с кабель-каналом для греющего кабеля.

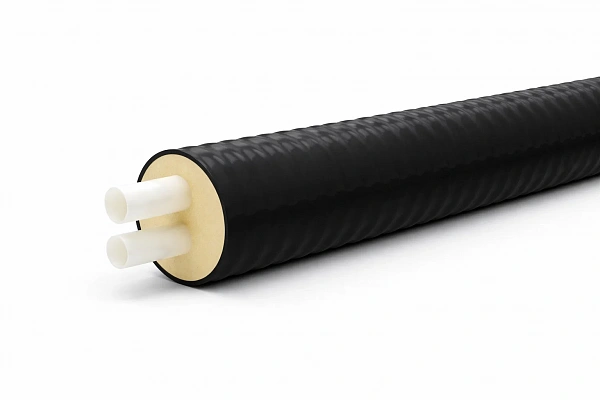

Конструкция трубы ТВЭЛ-ПЭКС-2

Конструкция трубы ТВЭЛ-ПЭКС-К

Конструкция трубы ТВЭЛ-ПЭКС-К-115

Конструкция трубы ТВЭЛ-ПЭКС-ХВС

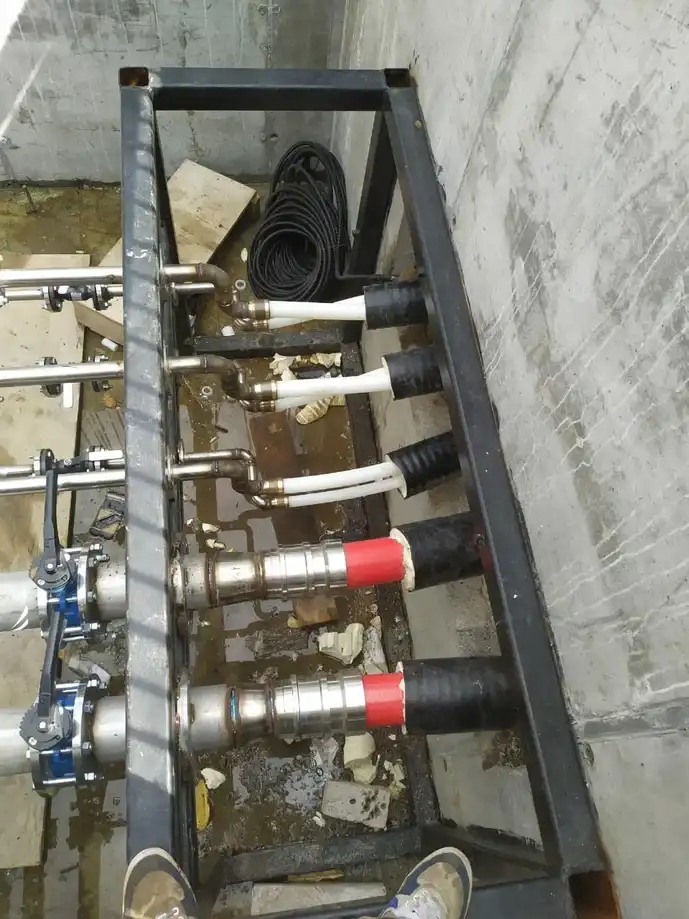

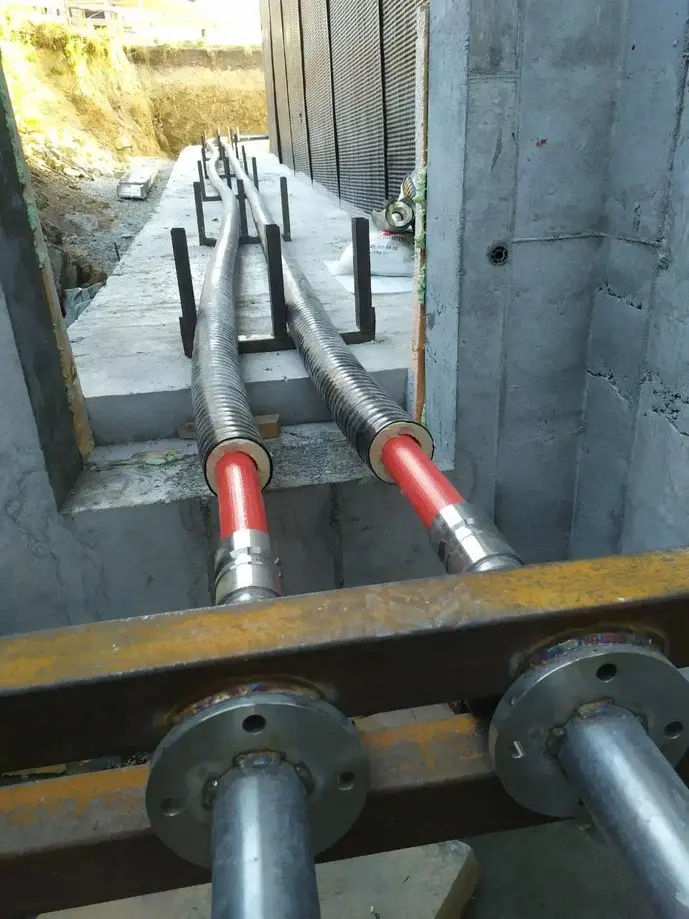

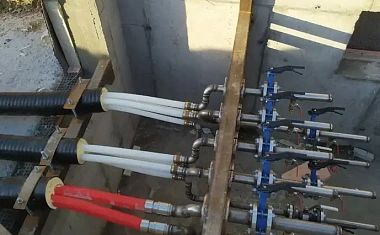

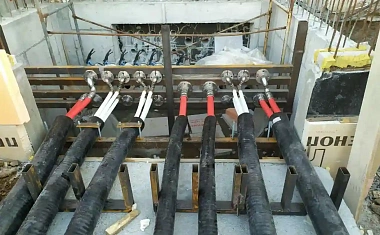

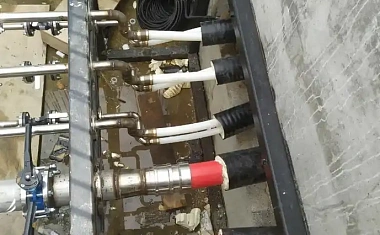

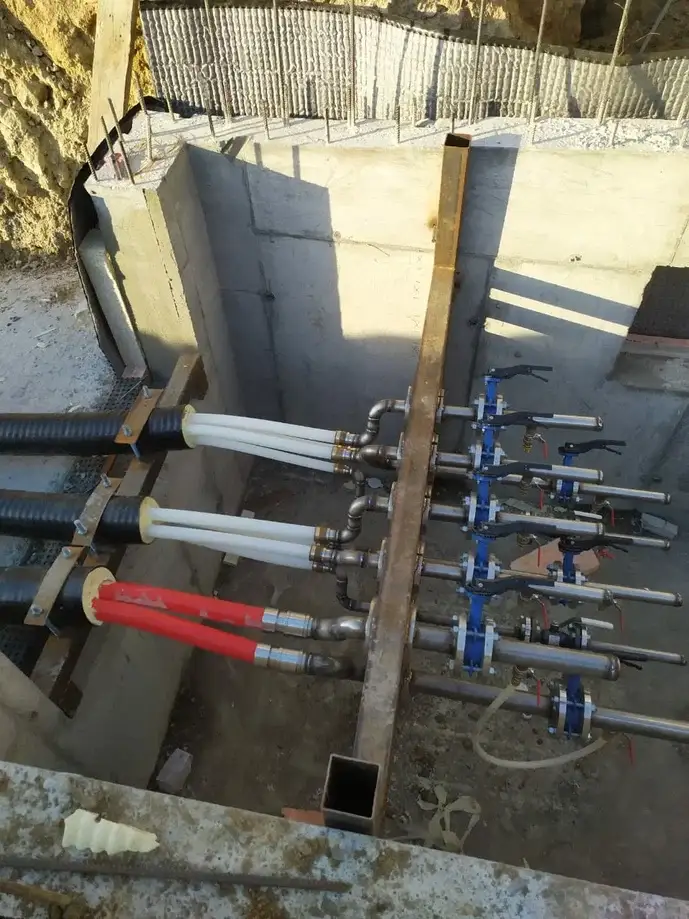

Соединение труб

Соединение труб ТВЭЛ-ПЭКС осуществляется с помощью специализированных пресс-фитингов без сварки. С помощью гидравлического инструмента расширяется торец трубы, вставляется фитинг и натягивается заранее надетая монтажная гильза так же при помощи гидравлического инструмента.

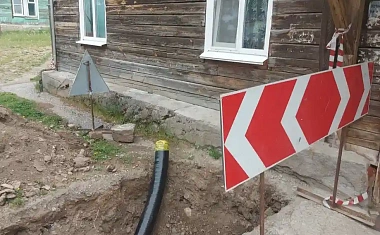

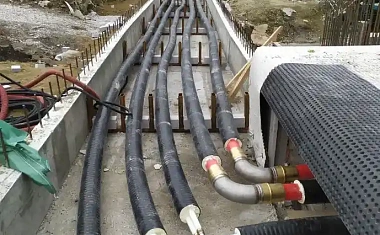

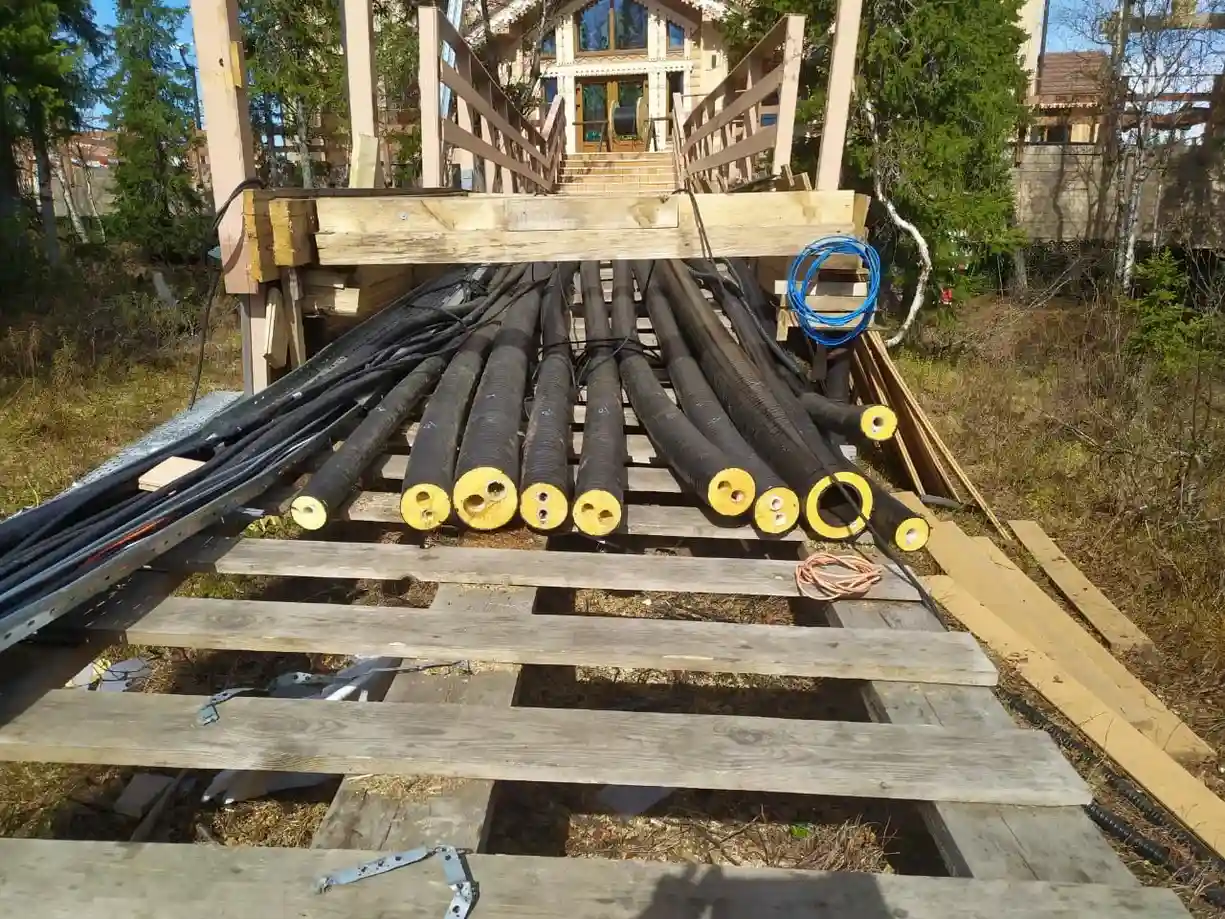

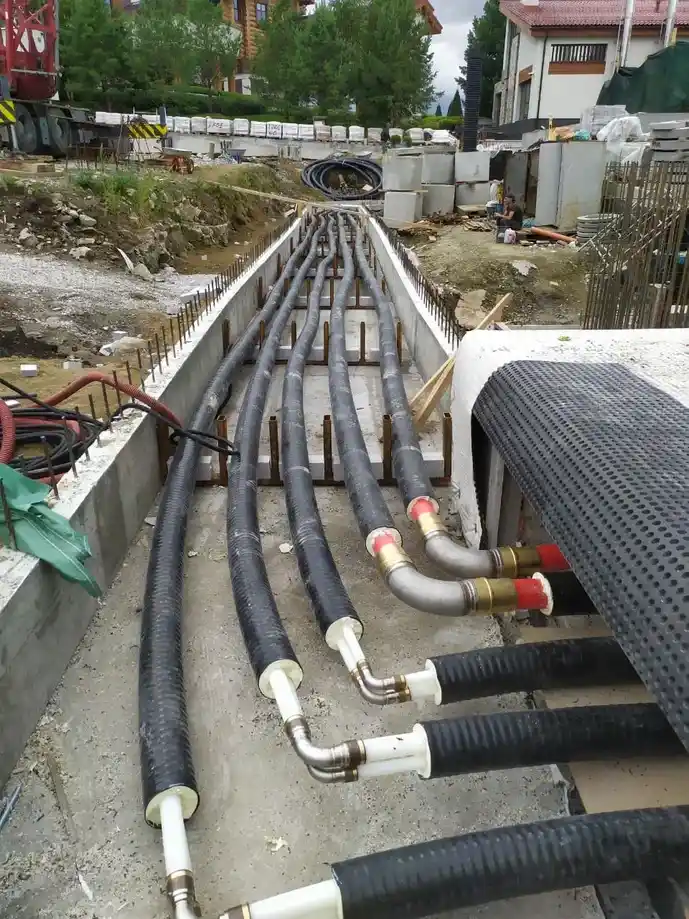

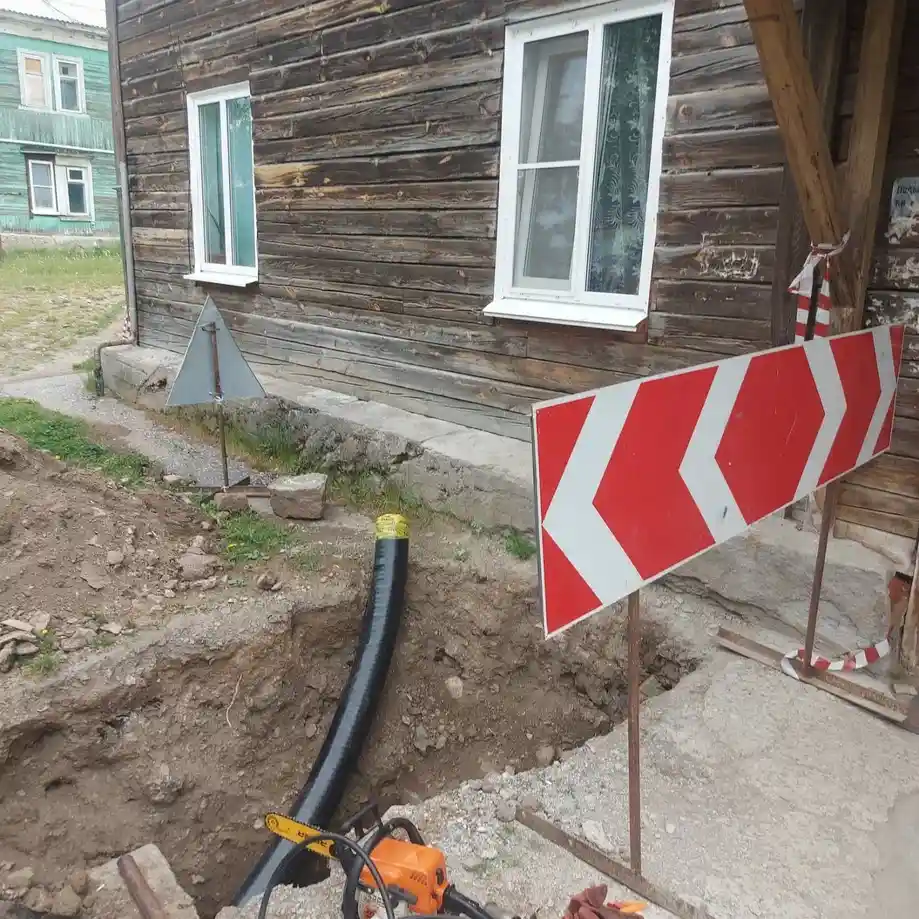

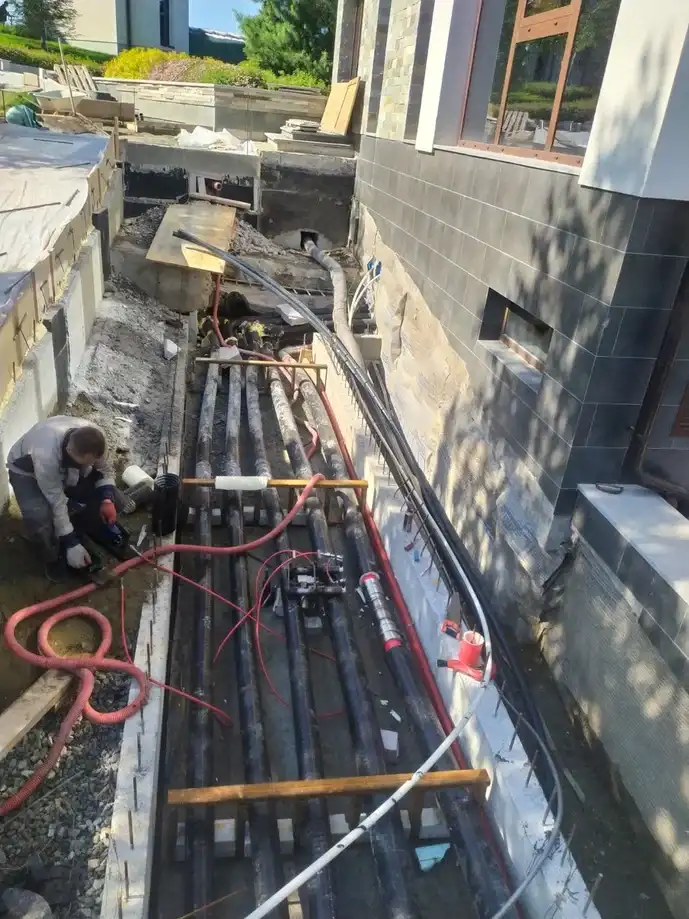

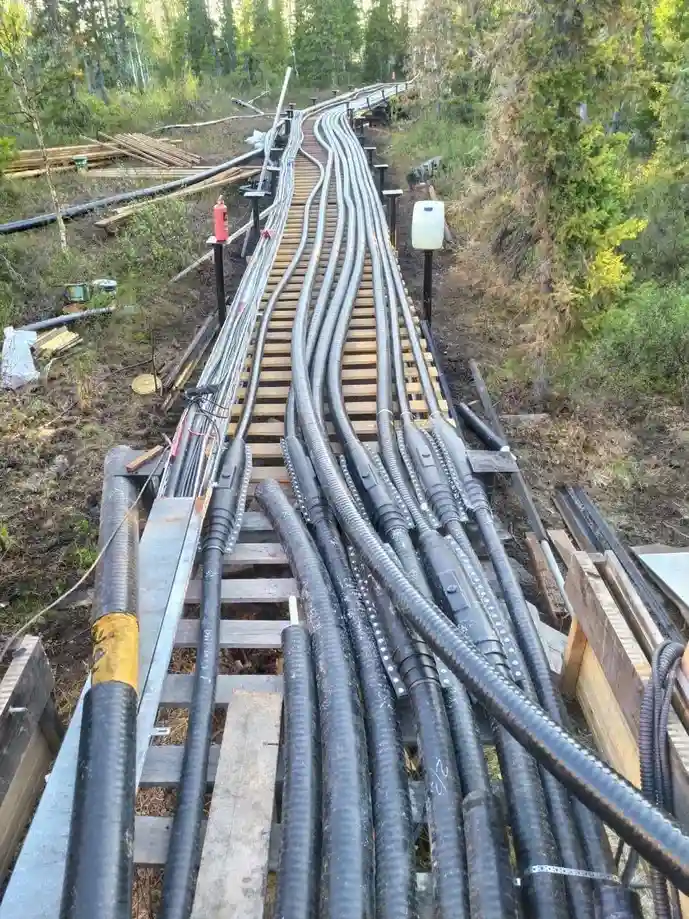

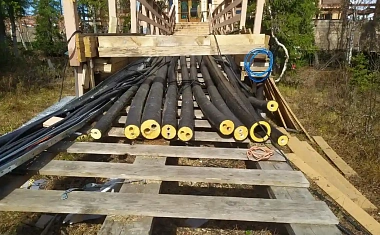

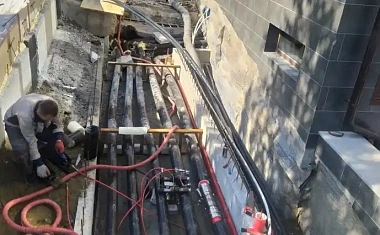

Монтаж в стеснённых условиях

Гибкость труб с минимальным радиусом изгиба позволяет прокладывать трассы в ограниченных пространствах, обходить существующие коммуникации и исключать установку компенсаторов. Это ускоряет монтаж и снижает трудозатраты монтажной бригады.

Бестраншейные методы прокладки

Трубы ТВЭЛ-ПЭКС позволяют прокладывать их методом ГНБ. Метод подходит для участков с плотной застройкой, дорогами и пересечением существующих сетей.

Преимущества применения труб ТВЭЛ-ПЭКС

• Низкая теплопроводность за счет сочетания сшитого полиэтилена PEX-a с ППУ изоляцией.
• Гладкая внутренняя поверхность обеспечивает высокую текучесть теплоносителя, что позволяет использовать трубы ТВЭЛ-ПЭКС меньшего диаметра, чем стальные трубопроводы, без потери теплопередачи.
• Отсутствие зарастания внутреннего диаметра труб ТВЭЛ-ПЭКС в отличие от стальных труб.

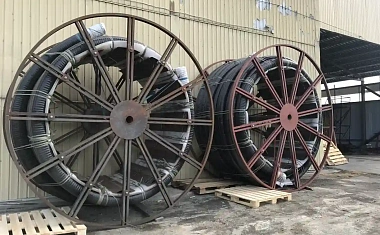

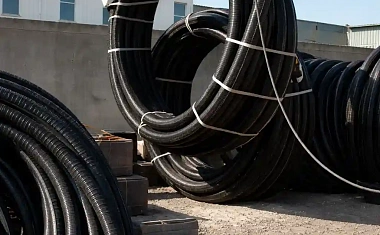

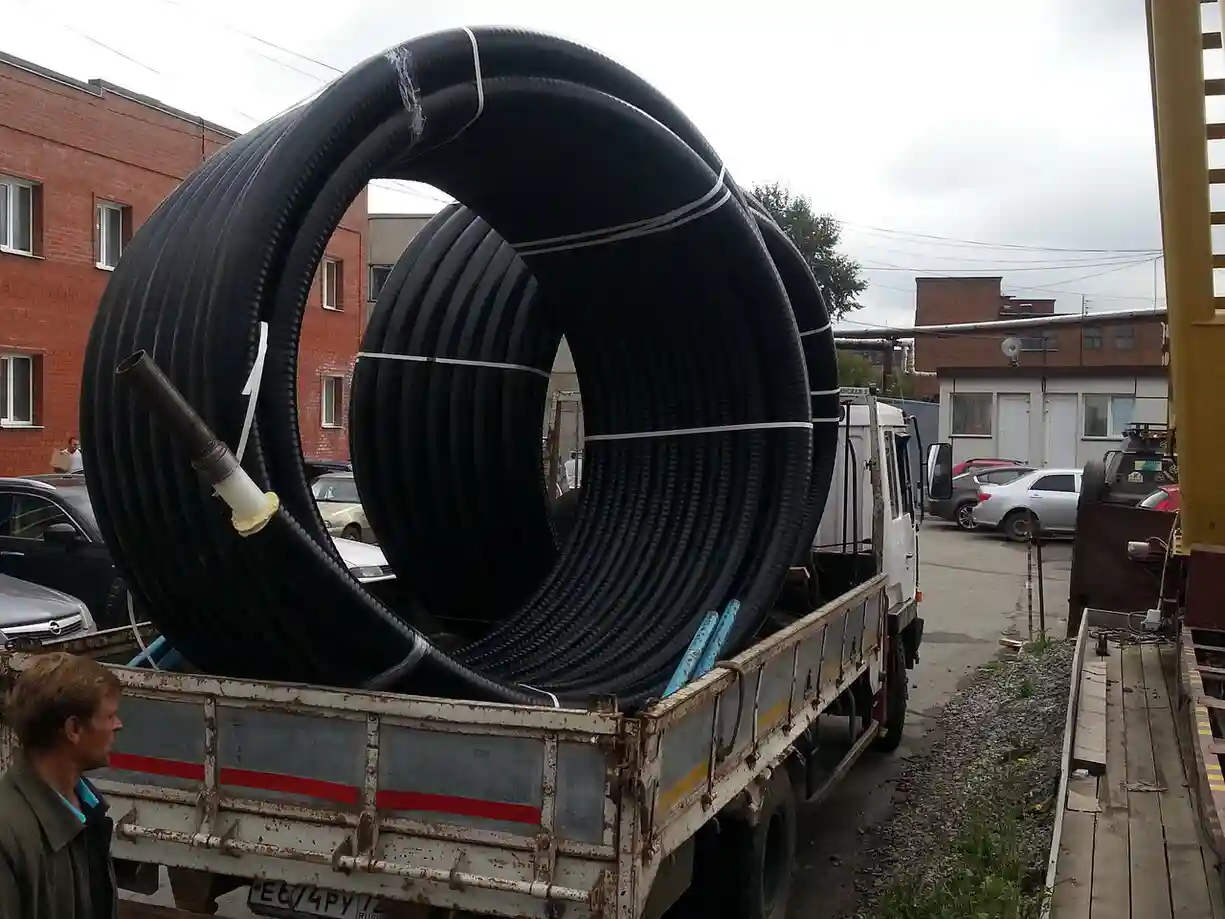

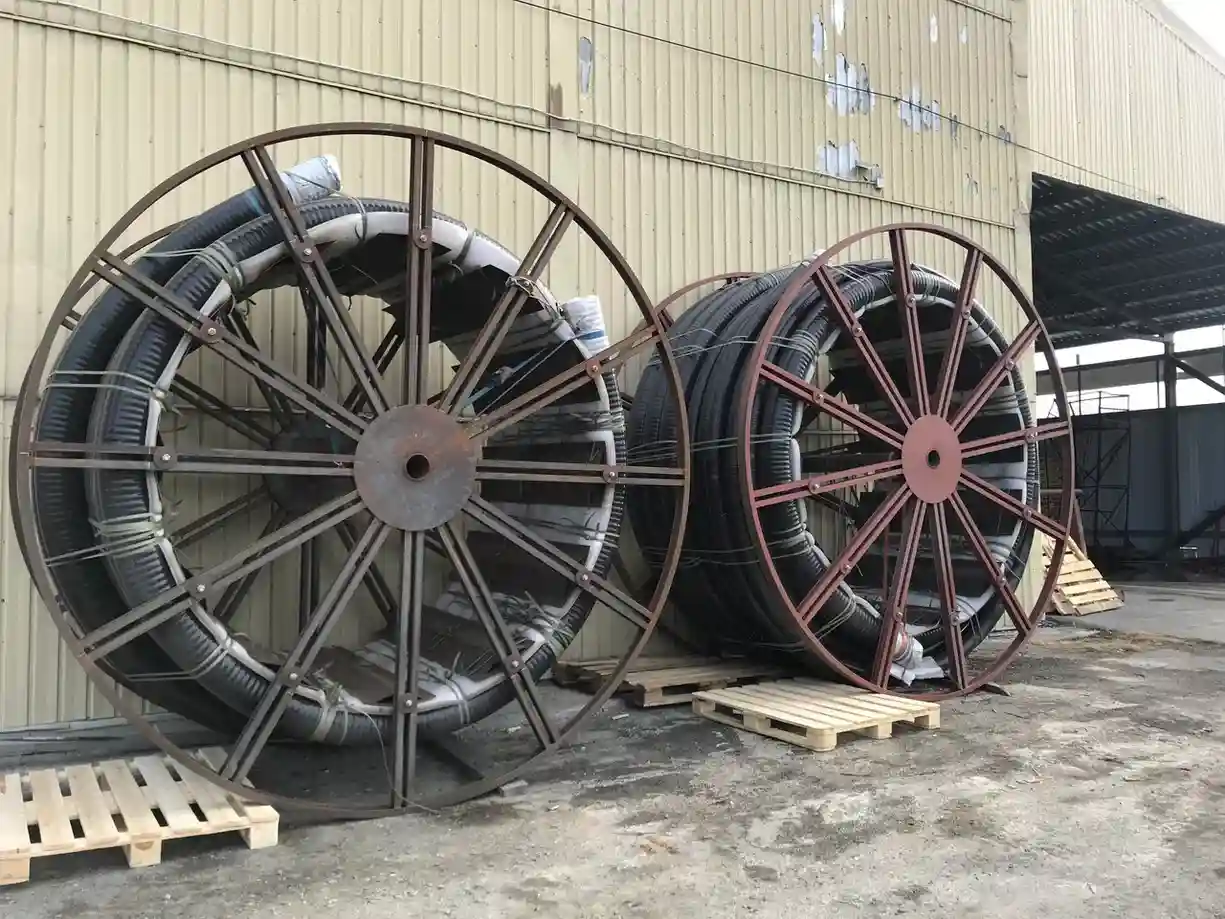

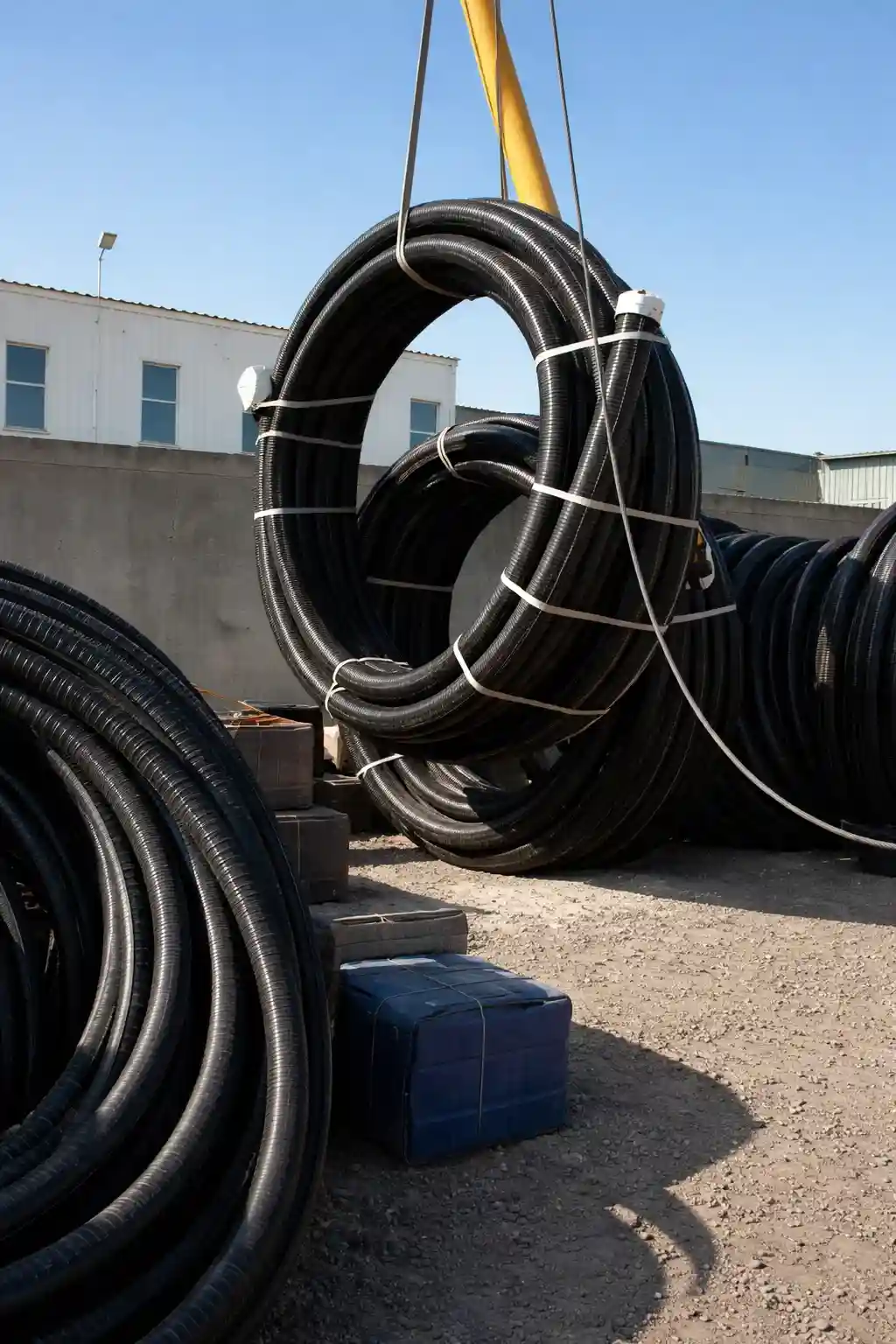

• Сокращение объёма земляных работ благодаря гибкости труб и поставке в бухтах.
• Минимальное количество соединений на трассе, возможность бескамерных врезок.
• Быстрый монтаж двумя монтажниками без сварки, компенсаторов и неподвижных опор.
• Совместимость с методами бестраншейной прокладки и горизонтально-направленным бурением.
• Долговечность и стабильная эксплуатация сетей отопления, ГВС и ХВС до 50 лет.
• Возможность прокладки трасс в стеснённых условиях городской застройки с обходом существующих коммуникаций.
