Трубы ТВЭЛ-ПЭКС-4

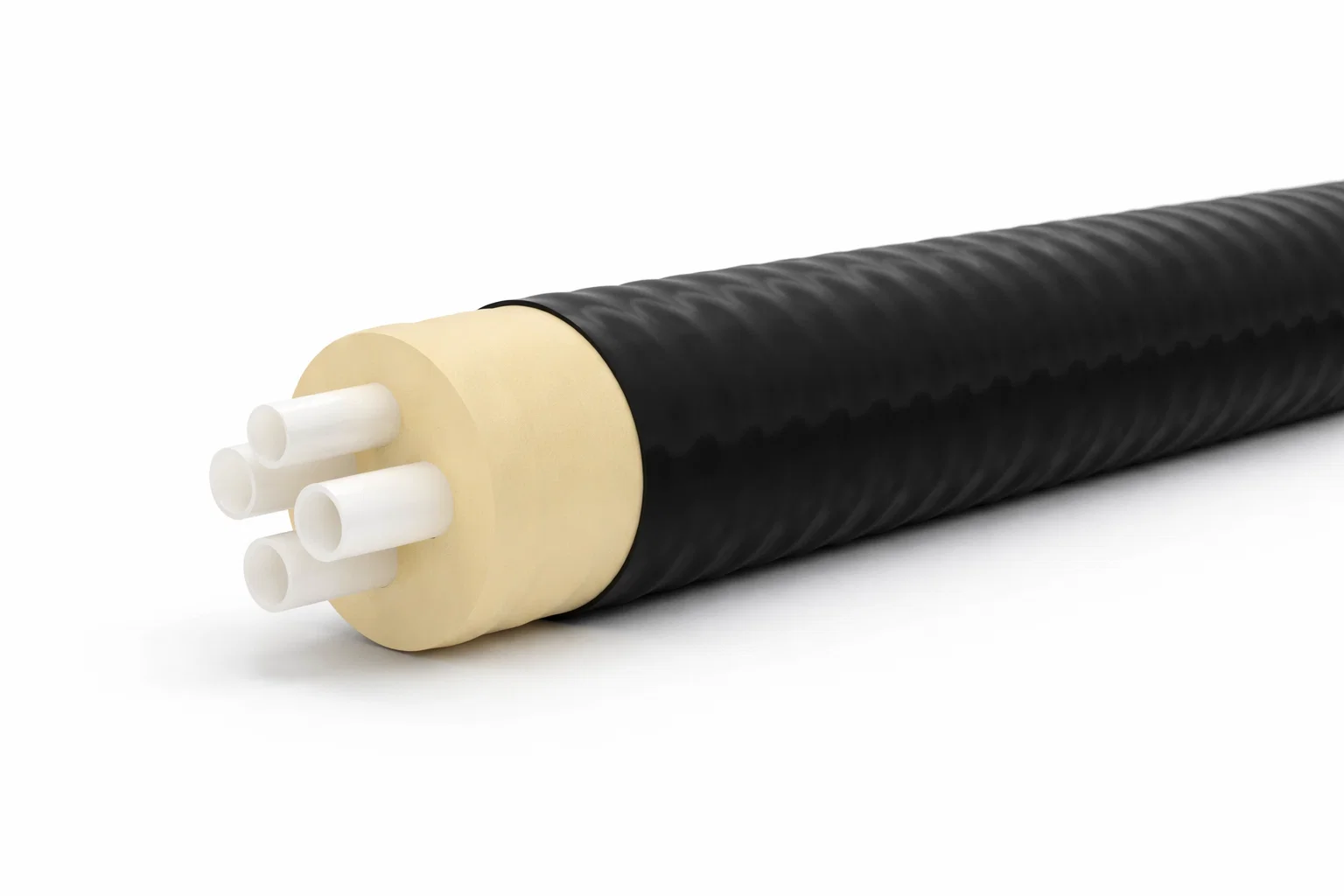

ТВЭЛ-ПЭКС-4 — гибкая четырёхтрубная предизолированная система для наружных инженерных сетей ГВС, ХВС и отопления. Внутри общей ППУ-изоляции проходят четыре трубы из сшитого полиэтилена (PEX-a). Каждая труба рассчитана транспортировку жидкостей с температурой до +95°C и давлением до 10 бар.

Применение

Четыре трубы в одной оболочке позволяют проложить одной трассой полный набор коммуникаций для подключения здания к котельной.

Чаще всего используют такую схему:

• две трубы — для отопления (подача и обратка);
• одна труба — для горячего водоснабжения;
• одна труба — для холодного водоснабжения.

Постоянная циркуляция теплоносителя в отопительном контуре нагревает внутреннюю полость оболочки. Благодаря этому вода в трубах ГВС и ХВС не замерзает даже при отрицательной температуре грунта.

Монтаж и соединение труб

Монтаж выполняется без сварки, с помощью пресс-фитингов с надвижными гильзами.

• Подготовка. Концы труб зачищают от изоляции и оболочки, снимают фаску. На каждую трубу надевают монтажные гильзы.
• Развальцовка. Гидравлическим инструментом расширяют торец трубы в два приёма (после первого расширения насадку поворачивают на 30° и повторяют). Это даёт равномерную геометрию.

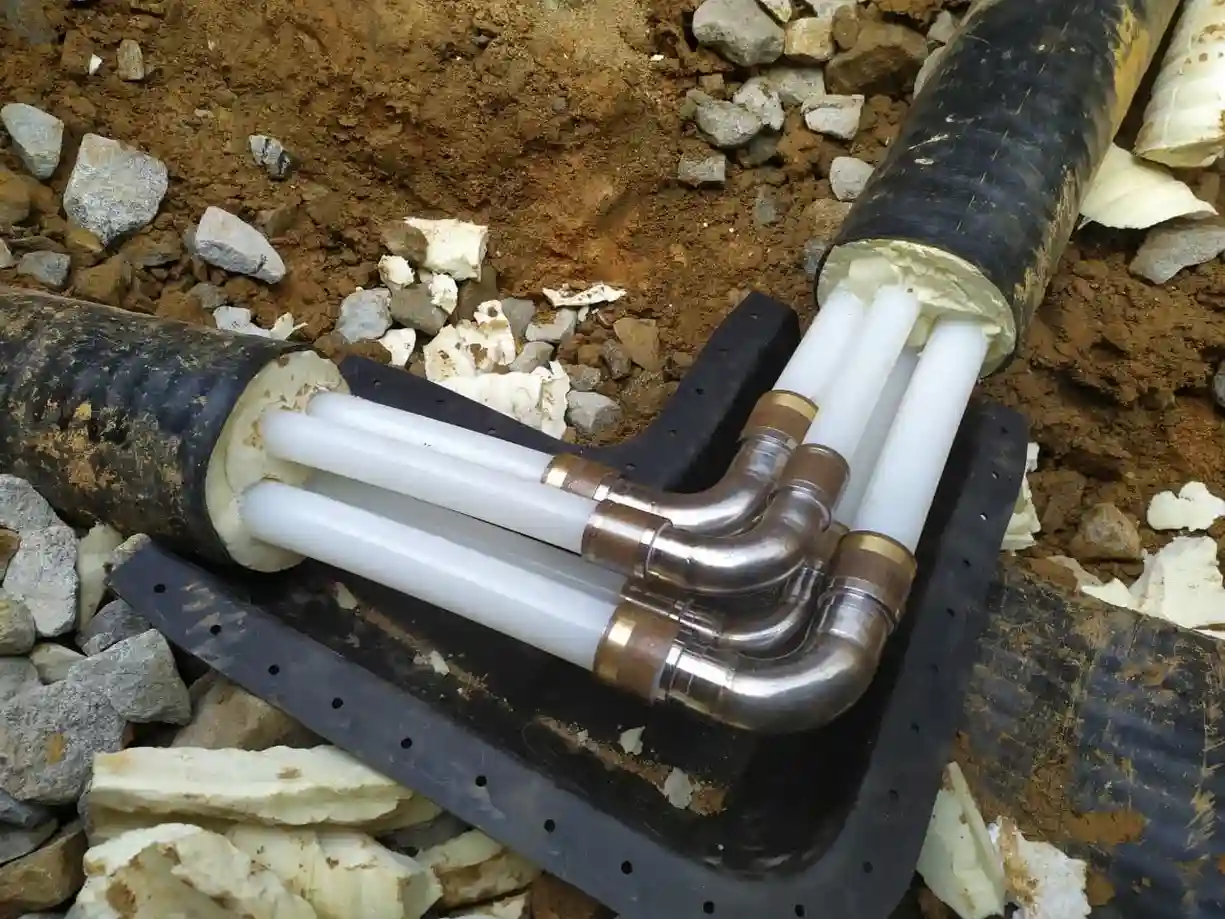

• Соединение. В расширенный конец вставляют фитинг, затем инструментом натягивают гильзу до упора. Гильза обжимает трубу и фитинг, создавая герметичный неразъёмный стык, выдерживающий давление до 10 бар. Операцию повторяют для каждой из четырёх труб.

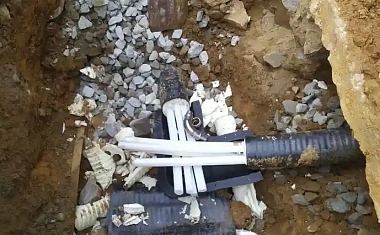

• Восстановление изоляции. На стык надвигают термоусаживающуюся муфту, прогревают — она плотно обжимает соединение. Через отверстие в муфте заливают двухкомпонентный ППУ-состав. Он вспенивается, заполняет полость и застывает, восстанавливая монолитную теплоизоляцию.

Преимущества ТВЭЛ-ПЭКС-4

• Одна траншея вместо трёх раздельных трубопроводов (отопление, ГВС, ХВС).
• Гладкие внутренние стенки PEX-a дают низкое гидравлическое сопротивление, поэтому можно использовать трубы меньшего диаметра, чем стальные, без потери пропускной способности.
• В отличие от стали, внутренний диаметр не зарастает со временем.
• Бухтовая поставка и гибкость сокращают объём земляных работ.
• На трассе меньше стыков, возможны бескамерные врезки.
• Два монтажника выполнят работу без сварки, компенсаторов и неподвижных опор.
• Труба подходит для бестраншейной прокладки и горизонтально-направленного бурения.
• Отопительный контур защищает трубы с водой от промерзания.
• Срок службы — до 50 лет для систем отопления, ГВС и ХВС.
• Удобно прокладывать в стеснённых условиях: труба огибает существующие коммуникации.
